一、基本情况：
    近年来，农业温室大棚种植为提高人们的生活水平带来极大的便利，得到了迅速的推广和应用。种植环境中的温度、湿度、光照度、土壤湿度、CO2浓度等环境因子对作物的生产有很大的影响。传统的人工控制方式难以达到科学合理种植的要求，目前国内可以实现上述环境因子自动监控的系统还不多见，而引进国外具有多功能的大型连栋温室控制系统价格昂贵，不适合国情。
    针对目前温室大棚发展的趋势，提出了一种大棚远程监控系统的设计。根据大棚监控的特殊性，需要传输大棚现场参数给管理者，并把管理者的命令下发到现场执行设备，同时又要使上级部门可随时通过互连网或者手机信息了解区域大棚的实时状况。基于GPRS的农业温室大棚智能监控管理系统使这些成为可能。
二、系统方案：
1、系统概述
    温室大棚智能监控系统集传感器、自动化控制、通讯、计算等技术于一体，通过用户自定仪作物生长所需的适宜环境参数，搭建温室智能化软硬件平台，实现对温室中温度、湿度、光照、二氧化碳等因子的自动监测和控制。
    农业大棚温室智能监控系统可以模拟基本的生态环境因子，如温度、湿度、光照、CO2浓度等，以适应不同生物生长繁育的需要，它由智能监控单元组成，按照预设参数，精确的测量温室的气候、土壤参数等，并利用手动、自动两种方式启动或关闭不同的执行结构（喷灌、湿帘水泵及风机、通风系统等），程序所需的数据都是通过各类传感器实时采集的。
    该系统的使用，可以为植物提供一个理想的生长环境，并能起到减轻人的劳动强度、提高设备利用率、改善温室气候、减少病虫害、增加作物产量等作用。
2、系统组成：
整个系统主要三大部分组成：数据采集部分、数据传输部分、数据管理中心部分。
    A、数据管理层（监控中心）：
硬件主要包括：工作站电脑、服务器（电信、移动或联通固定IP专线或者动态ip域名方式）；
软件主要包括：操作系统软件、数据中心软件、数据库软件、温室大棚智能监控系统软件平台（采用B/S结构，可以支持在广域网进行浏览查看）、 防火墙软件；
    B、数据传输层（数据通信网络）：
采用移动公司的GPRS网络传输数据，系统无需布线构建简单、快捷、稳定；
移动GPRS无线组网模式具有：数据传输速率高、信号覆盖范围广、实时性强、安全性高、运行成本低、维护成本低等特点；
    C、数据采集层（温室硬件设备）：
远程监控设备：远程监控终端；
传感器和控制设备：温湿度传感器、二氧化碳传感器、光照传感器、土壤湿度传感器、喷灌电磁阀、风机、遮阳幕等；

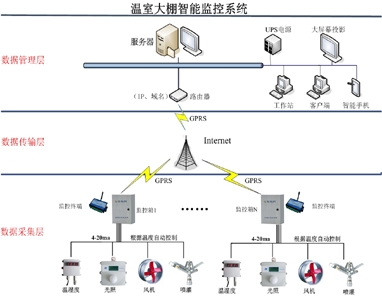

3、系统拓扑图：

三、系统功能
1、数据监测功能：
-- 监测各温室温湿度、二氧化碳、光照等参数。
-- 监测各温室喷灌电磁阀、风机、遮阳幕的工作状态。
-- 监测各温室报警信息。
2、远程控制功能
-- 远程控制各温室喷灌电磁阀、风机、遮阳幕的启停工作。
-- 远程切换各温室喷灌电磁阀、风机、遮阳幕的控制模式。
3、报警功能
-- 温室温湿度、二氧化碳、光照超过预设值告警。
-- 市电停电、开箱告警。
4、数据存储
-- 定时存储各种监测数据。
-- 记录事件报警信息及当时监测数据。
-- 记录各种操作信息及当时监测数据。
5、信息查询
-- 可以进行所有监测信息查询。
-- 可以进行所有事件报警信息查询。
-- 可以进行所有操作信息查询。
6、数据报表
-- 将监测数据、报警数据生成报表，数据可以导出，支持打印输出。
7、人机界面
-- 所有温室实时监测数据在同一界面上显示，可以同屏显示多个温室数据，也可以切换成单个温室数据显示。
8：曲线数据
-- 自动生成各温室的温湿度、二氧化碳、光照的历史曲线，可以查看历史数据库中任意温室、任意时段的历史曲线。
-- 历史曲线即可分列显示，也可并列显示，方便比较不同温室环境状态。
9、权限管理
-- 对不同的操作使用者授予不同的使用权限。
10、扩展
-- 可以任意增加、减少所监控的温室。
-- 可以增加、修改、删除软件功能模块。
-- 预留与其他系统的通讯接口。

四、现场安装图片：

五、监控中心软件：

    监控中心通过路由器从传输网络将农业温室大棚现场的空气温湿度、土壤温湿度、二氧化碳、光照等环境信号收集上来，汇总至管理服务器。管理服务器安装系统管理软件负责接收数据、数据管理、数据存储、客户端及设备安全认证等功能。各部门、各级别管理人员可以通过网络访问系统软件进行相关信息查询、管理。具体功能特点如下：

1、数据实时显示模块

数据实时显示模块主要是将各种传感器实时采集到的环境参数、设备运行状态进行显示，以满足人们对温室环境监测的需求。

用户可检索回放温室环境的任意历史数据。系统提供了智能化快速检索回放历史数据的功能，可按时问、异常情况等进行检索，大大降低了检索时间和复杂程度，使用户可以迅速地查找到需要的历史数据。

用户可通过对曲线、趋势图数据的分析，从中找出对温室中农作物生长最为有利各种参数，提供一个农作物生长最为有效的环境。

通过该模块，用户可以实现全方位的报警信息通报。在线报警栏中的报警信息，在每一个监控页面都是相同的，无论在中心还是办公网络内的客户端，可以让操作人员最短时间内发现报警信息，解决故障。

通过该模块，用户可以控制整个温室系统中的所有设备，并能查看任何一个温室的实时工作情况，能对温室中的异常情况进行实时远程控制（风机、喷灌、卷帘）与处理，并可通过手动/自动控制功能键切换温室监控系统设备控制的方式。

本系统可设置具备用户管理模块，通过该模块可设置不同用户的使用权限，根据不同监控点的职权对用户权限进行分级。
