    由于城市供热地理位置分散，采集、控制功能要求稳定，安全性要求较高，供热调度部门需要对分散在不同地理位置换热站中温度、压力、流量等参数集中实时监视，控制换热站中各设备的运行。同时，根据从现场监测到的各换热站运行参数，调节热电厂运行工况，保证冬季整个供暖的稳定运行。
    我国现行的热力站运行管理仍处于手工操作阶段，影响了集中供热优越性的充分发挥。主要反映在：缺少全面的参数测量手段，无法对运行工况进行系统的分析判断；系统运行工况失调难以消除，造成用户冷热不均；供热参数未能在最佳工况下运行，供热量与需热量不匹配；运行数据不全，难以实现量化管理。搞好城市集中供热工程，必须要全面提高供热技术水平。

二、建设目的：
    集中供热远程监控系统，对整供热管网的参数(压力、温度、流量等)进行跟踪监测，全面掌握整个热网管线供热状态，同时还能快速、准确地反映仪表故障报警信息；方便维护人员及时查修，这样不仅节省大量的人力、物力，而且对减少管道损耗、提高供热管网的现代化管理水平；在线实时数据杜绝了人工抄表不同步、数据量少不利于数据分析等诸多不利因素，为供热中心的综合管理提供科学、准确的数据，提高供热中心抄表、征费的工作效率，使供热中心的管理水平上一个新的台阶。

三、系统方案：
1、系统概述：
    集中供热远程监控系统由前端部分来完成对监测因子的含量的监测与汇总、转换、传输等工作，监测因子包括温度、压力、流量等，这些监测因子由无线监控终端使用不同的方法进行测量获得一个非常准确的测量数据，此结果通过数据处理转换后经由GPRS网络向监控中心传输数据，监控中心来实现数据的接收、过滤、存储、处理、统计分析并提供实时数据查询等任务，当温度或压力超过设定值的时候，自动开启或者关闭指定设备。监控中心通常位于供热中心厂区内的有线局域网络内，与办公管理网相连接。监控中心的管理服务器负责全部数据在网络内的发布。厂区管理层的相关人员，即可通过办公局域网络直接登录至信息中心的服务器上，进行实时的监视以及各类报表数据的查询。还可以透过互联网的接口让出差在外地的工程师浏览数据。
2、系统组成：
整个系统主要三大部分组成：数据采集部分、数据传输部分、数据管理中心部分。
    A、数据管理层（监控中心）：
硬件主要包括：工作站电脑、服务器（电信、移动或联通固定IP专线或者动态ip域名方式）；
软件主要包括：操作系统软件、数据中心软件、数据库软件、 集中供热远程监控系统软件平台（采用B/S结构，可以支持在广域网进行浏览查看）、 防火墙软件；
    B、数据传输层（数据通信网络）：
采用移动公司的GPRS网络传输数据，系统无需布线构建简单、快捷、稳定；
移动无线组网模式具有：数据传输速率高、信号覆盖范围广、实时性强、安全性高、运行成本低、维护成本低等特点；
    C、数据采集层（换热站硬件设备）：
采集传输设备：无线监控终端
传感计量设备：压力传感器、温度传感器、流量计、电磁阀；

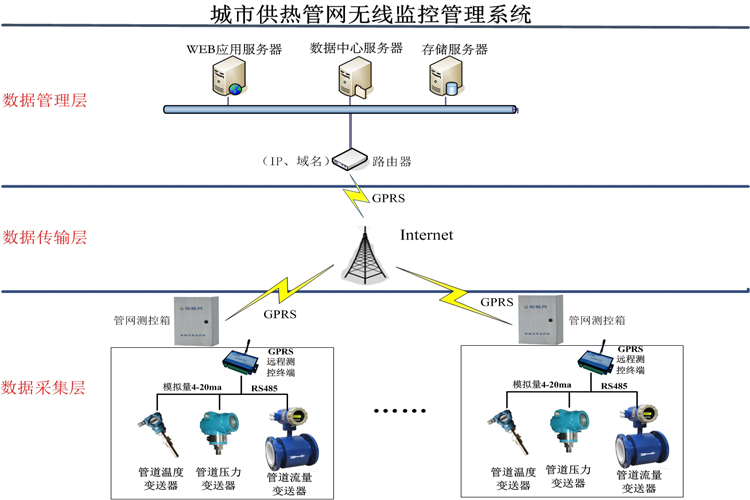

3、系统拓扑图：

四、系统特点：
    系统利用移动无线网络技术具有的低成本、长距离通信等特点，实现分散换热站的通信和组网，利用无线网络完成换热站管网（温度、压力、流量）监测数据的收集和汇总后把数据传送到监控中心服务器，实现对各个换热站的全方位监测，大幅度地节省了布线与运行成本及有效地监测实时数据信息，保证了换热站的安全和运行管理。
    集中供热远程监控系统工作人员通过电脑或者智能手机（无需安装客户端软件，只需打开浏览器即可），可以实时监控换热站管网的温度、压力、流量状况（软件平台功能：实时显示、历史数据查询、报警数据查询、曲线显示、压力或温度最高最低点显示、报表输出等功能），当出现压力或温度突变情况，系统会自动发出报警信息（报警信息可以采用手机短信报警，手机语音报警，软件平台报警、现场声光报警等多种方式），通知相关人员对安全隐患的站点采取紧急措施，避免出现意外。

五、系统功能：
1、数据监测功能：
-- 监测各换热站流量、压力、温度等参数。
-- 监测各电磁阀的工作状态。
-- 监测各换热站报警信息。
2、远程控制功能
-- 远程控制各供热换热站电磁阀的启停工作。
-- 远程切换各供热换热站电磁阀的控制模式。
3、报警功能
-- 供热换热站压力、温度超过预设值告警。
-- 市电停电、开箱告警。
4、数据存储
-- 定时存储各种监测数据。
-- 记录事件报警信息及当时监测数据。
-- 记录各种操作信息及当时监测数据。
5、信息查询
-- 可以进行所有监测信息查询。
-- 可以进行所有事件报警信息查询。
-- 可以进行所有操作信息查询。
6、数据报表
-- 将监测数据、报警数据生成报表，数据可以导出，支持打印输出。
7、人机界面
-- 所有换热站实时监测数据在同一界面上显示，可以同屏显示多个换热站数据，也可以切换成单个换热站数据显示。
8：曲线数据
-- 自动生成各换热站的温度、压力、瞬时流量的历史曲线，可以查看历史数据库中任意换热站、任意时段的历史曲线。
-- 历史曲线即可分列显示，也可并列显示，方便比较不同换热站供热状态。
9、权限管理
-- 对不同的操作使用者授予不同的使用权限。
10、扩展
-- 可以任意增加、减少所监控的换热站。
-- 可以增加、修改、删除软件功能模块。
-- 预留与其他系统的通讯接口。

六、软件平台：

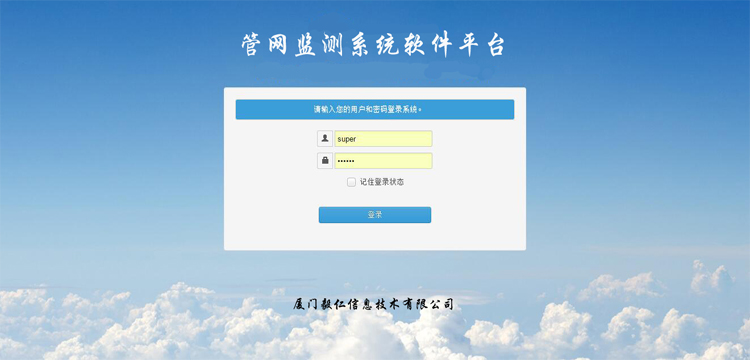

    集中供热远程监控系统软件采用B/S结构，通过Internet互连网和GPRS网络接收管道压力、温度、流量的数据，管理服务器安装系统管理软件，进行管道数据接收、存储、分析、显示、查询、统计、报表打印等功能，给用户提供一个直观、简单的操作平台。
01、实时数据监控

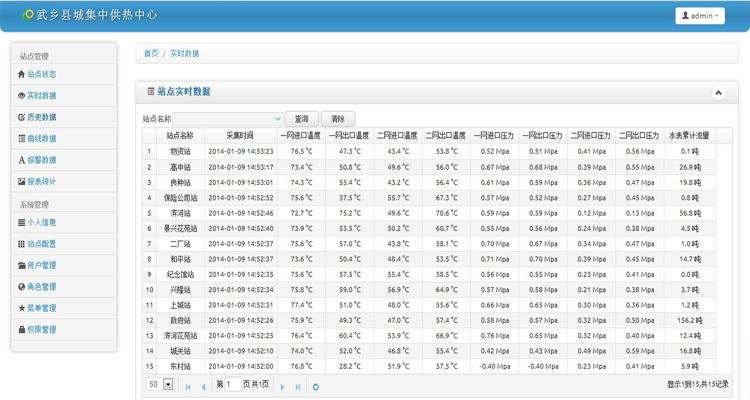

    换热站将实时采集从现场层送上来的现场重要数据（压力、温度、流量等），并将数据以数字和图文形式显示于监控页面中，监控人员可以根据屏幕显示对现场的换热站管道情况进行实时监视，掌握现场换热站管道的运行情况。

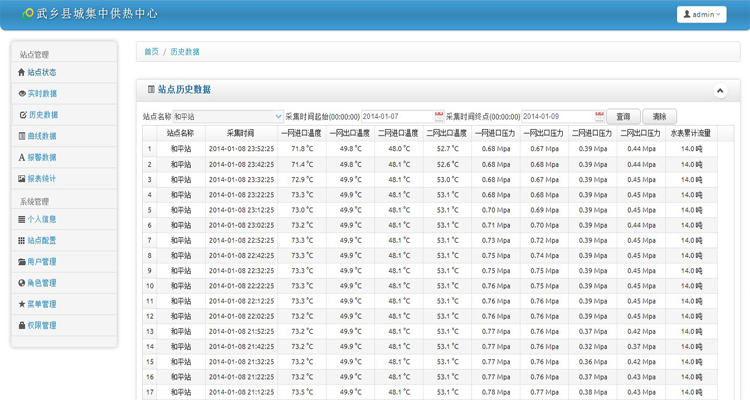

   由换热站现场传上来的数据将按照指定的时间刻度存入关系型历史数据库SQL中，存储周期的定制可以是任意的分、时单位，可自定义每一个换热站的记录间距，将自动生成间隔区间的统计值到数据库中。SQL数据库可开放予第三方软件提取，便于生产分析等其它应用。

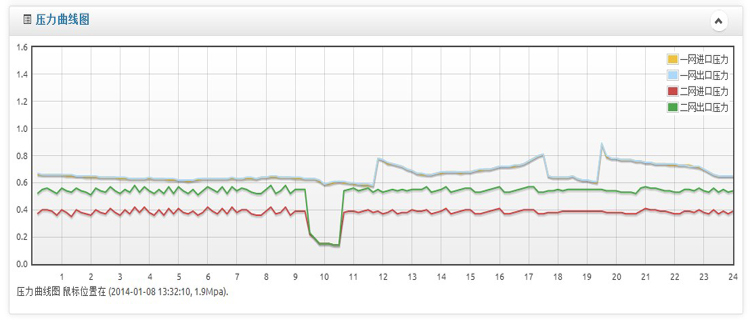

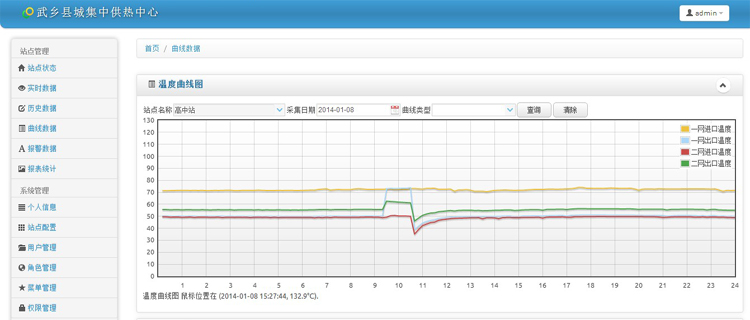

    描绘各换热站管道一天的压力、温度曲线走势图，便于管理者更好的对数据进行分析和决策。

    当系统有报警产生时，操作员可以根据上图中在线报警栏中的信息提示得知警报，点击进入“报警信息”画面中。在主画面中，不同的报警信息也会有不同的报警显示形式，系统提供弹出窗口报警、短信报警，发送E-MAIL报警等，可以实现全方位的报警信息通报。在线报警栏中的报警信息，在每一个监控页面都是相同的，无论在中心还是办公网络内的客户端，可以让操作人员最短时间内发现报警信息，解决故障。

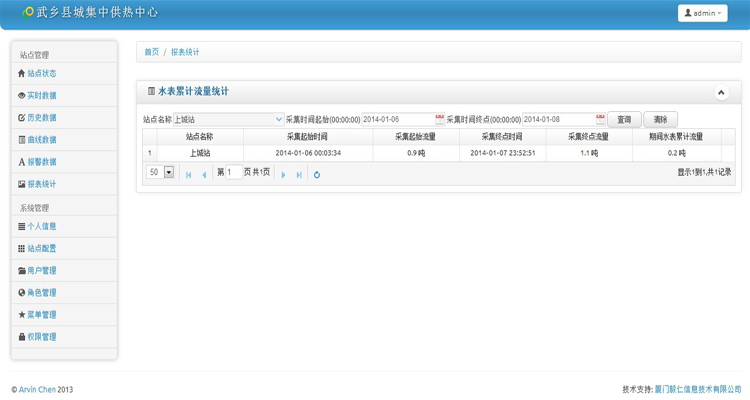

    系统提供报表格式有日报、月报、年报和值班报表，对换热站中需要进行统计记录的数据，可以将其加入到报表中，可以对统计时间段内的数据自动生成最大值、最小值、平均值和总计值。用户可以自定义值班报表，在每班结束后由系统直接将报表输出打印或发送E-MAIL到指定邮箱。可以轻松将报表粘贴到EXCEL等工具软件进行处理加工。而且所有的报表都是网页的形式表现，也全部支持IE的访问方式。

    可以植入百度地图或客户指定地图，按经纬度显示站点位置，换热站位置在地图上一目了然。

    通常厂区内的办公管理网络允许被连接到互联网，这样即使出差在外地的领导也同样可以连回厂内访问现场的数据。
